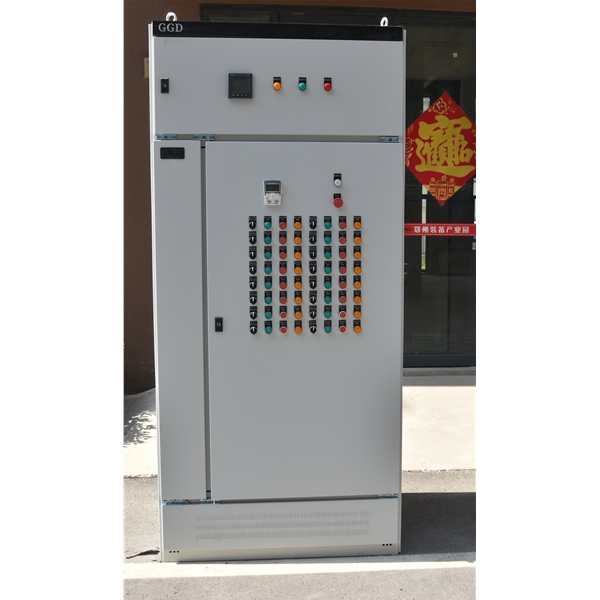

空調配電箱的工作原理主要圍繞電源分配、電路控制、保護等功能展開，以下是具體介紹：
電源分配原理
輸入與輸出：配電箱接入外部的三相或單相電源，通過母線將電能分配到各個支路。各支路通過電線連接到對應的空調設備，實現電源分配。
分配依據：根據空調設備的功率、工作電壓等需求，在配電箱內配置不同規格的支路開關和導線，確保各設備能獲得合適的電能。
電路控制原理
手動控制：工作人員通過操作配電箱內的開關、按鈕等元件，直接控制空調設備的啟動、停止和運行狀態切換。
自動控制：利用繼電器、接觸器等電磁元件，通過控制電路的通斷來控制主電路中空調設備的工作。此外，智能配電箱還可接收外部的控制信號，如溫度傳感器信號等，實現自動控制。
電路保護原理
過載保護：當電路中的電流超過額定值時，過載保護裝置內的雙金屬片會因發熱而彎曲，推動脫扣機構使斷路器跳閘，切斷電路。
短路保護：短路時電流會急劇增大，短路保護裝置中的電磁脫扣器會迅速動作，使斷路器跳閘。
漏電保護：正常時，漏電保護器的零序電流互感器的二次側無電流輸出。一旦發生漏電，出現剩余電流，互感器二次側產生感應電流，經放大后使脫扣器動作，切斷電源。
監測與報警原理
監測原理：通過電流互感器、電壓互感器等將電路中的大電流、高電壓轉換為小電流、低電壓，再由測量儀表顯示出來。智能監測模塊會實時采集這些數據，并進行分析處理。
報警原理：當監測到的參數超出正常范圍時，監測模塊會觸發報警電路，使報警器發出聲光報警信號。
